Ce este un nor de puncte? Ghid complet

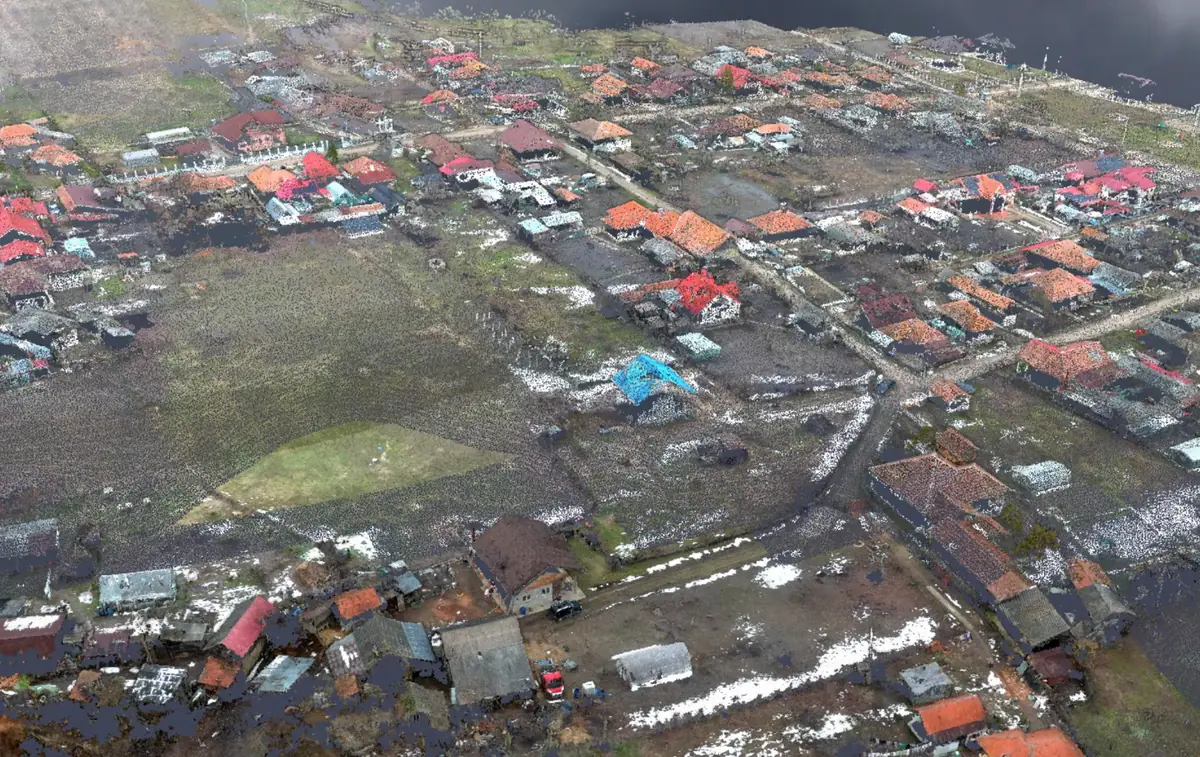

Un nor de puncte (point cloud) este o colecție de milioane de puncte cu coordonate X, Y, Z — și, de multe ori, culoare — care reconstituie digital forma unui teren, a unei clădiri sau a unui obiect. Se obține prin scanare LiDAR sau prin fotogrammetrie din imagini de dronă, și stă la baza releveelor, modelelor BIM și analizelor GIS.
De ce contează
De ce contează un nor de puncte
Un nor de puncte e o înregistrare geometrică exactă a realității, la momentul scanării — nu o schiță sau o aproximare. Din el se extrag plan 2D, secțiuni, modele 3D, calcule de volum și analize de monitorizare, fără să te mai întorci pe teren pentru fiecare măsurătoare nouă. Dacă apare o întrebare peste câteva luni ("ce cotă are acel colț?"), răspunsul e deja în date — se remăsoară digital, nu pe teren.
E și un instrument de verificare: un livrabil autentic se poate redeschide și inspecta independent, spre deosebire de un plan desenat "din ochi" pe baza unor măsurători parțiale.
Metodă
Cum se generează: LiDAR vs. fotogrammetrie
LiDAR emite pulsuri laser și măsoară timpul de zbor al luminii pentru a calcula distanța — direct în 3D, fără nevoie de suprapunere de imagini. Funcționează bine și pe lumină slabă, iar prin returnuri multiple poate "vedea" parțial solul sub coronamentul copacilor. Precizie mare pe geometrie dură — clădiri, structuri metalice, poduri.
Fotogrammetria reconstituie forma din sute sau mii de fotografii suprapuse (structure-from-motion) — mai ieftină pe suprafețe mari, dar are nevoie de lumină bună și de textură vizuală. Excelentă pe suprafețe texturate (teren deschis, fațade), mai slabă pe suprafețe reflectorizante sau uniforme (apă, sticlă, asfalt proaspăt).
Multe proiecte combină cele două — LiDAR pentru geometria dură și acoperire prin vegetație, fotogrammetrie pentru textură și context vizual.
Formate
Formate de fișier — și cu ce le deschizi
Un nor de puncte se livrează în formate diferite, în funcție de ce program folosești mai departe:
| E57 | nor de puncte standard, schimb între programe | CloudCompare, Autodesk ReCap, Revit |
| RCP / RCS | nor de puncte pentru import în CAD/BIM | Autodesk Revit, AutoCAD, Civil 3D |
| LAS / LAZ | nor de puncte LiDAR (LAZ = comprimat) | CloudCompare, QGIS, Global Mapper |
| DWG / DXF | relevee 2D și geometrie CAD 3D | AutoCAD, ZWCAD, BricsCAD |
| Potree | nor de puncte navigabil în browser | orice browser, fără instalare |
Precizie
Densitate și precizie — ce înseamnă un nor "bun"
Acuratețea livrabilului final se raportează ca RMSE (eroare medie pătratică), separat pe orizontală și pe verticală, verificată pe puncte de control independente — nu se confundă cu precizia nominală a echipamentului.
| Cu puncte de control (GCP) | orizontală ~1–3 cm · verticală ~2–5 cm, în condiții bune |
| Fără puncte de control | orizontală ~2–5 cm · verticală ~3–8 cm (doar georeferențiere RTK directă) |
| Verticala vs. orizontala | verticala e de obicei axa mai slabă, aprox. 1,5–3× eroarea orizontală |
| Densitate | puncte/m², variază cu distanța de scanare / înălțimea de zbor și suprapunerea |
Repere generale de industrie, orientative — pentru un proiect concret, precizia reală se confirmă în raportul de procesare, pe puncte de control verificate independent.
Scan-to-BIM
De la nor de puncte la BIM
Formatele E57 și RCP/RCS se importă direct în programe BIM (Revit și altele) ca referință geometrică. Dar modelarea BIM propriu-zisă — elemente parametrice, familii, niveluri de detaliu (LOD) — este o etapă separată de procesare, nu rezultă automat din nor; se ofertează distinct, dacă e cerută.
Aplicații
Unde se folosește, în practică
Relevee & as-built
Plan 2D și model 3D fidel construcției existente, nu proiectului inițial.
Patrimoniu
Documentare non-invazivă a clădirilor și monumentelor istorice.
Industrial
Conducte, structuri metalice, uzine — verificare dimensională.
Cadastru sistematic
Volum mare de teren, într-o singură campanie de măsurători.
Infrastructură
Poduri, căi ferate — profile transversale și inspecție de structură.
Monitorizare șantier
Comparare între etape succesive de execuție.
Verificare
Cum verifici calitatea unui nor de puncte înainte să alegi un furnizor
Cere să vezi un livrabil real, nu doar capturi de ecran. Un nor de puncte autentic se poate deschide direct în browser (Potree) sau într-un program gratuit (CloudCompare) — și poți verifica singur densitatea, zgomotul și acoperirea, fără să depinzi de ce spune furnizorul.
Publicăm mai multe nori de puncte reale, deschise, în secțiunea Livrabile — deschide unul înainte să ceri o ofertă.
Întrebări frecvente
Ce se întreabă des despre norii de puncte
Ce este, mai exact, un nor de puncte?
Care e diferența dintre LiDAR și fotogrammetrie?
Ce format de fișier ar trebui să cer?
Cât de precis e un nor de puncte?
Se poate transforma un nor de puncte direct în model BIM?
Cât durează procesarea unui nor de puncte?
Unde pot vedea un nor de puncte real înainte să comand unul?
