Scanare 3D pentruinfrastructură feroviară

Căi ferate, tramvai, metrou și linii industriale. Geometria completă a traseului, măsurată o dată și exploatată în detaliu.

LAS / LAZE57DWG/DXFPDFStereo 70

Un traseu. O singură captură completă.

Captezi toată geometria liniei într-o singură trecere — șine, catenară, gabarit și teren — fără să ții echipe pe cale pe durata măsurătorii, și extragi ulterior orice profil sau cotă din același nor de puncte.

Scanăm căi ferate, linii de tramvai, metrou și linii industriale cu LiDAR și scaner laser, apoi extragem exact ce cere proiectul: axul căii, profilul longitudinal cu cote de șină, profile transversale la pas, gabaritul de liberă trecere și inventarul de catenară. Norul de puncte e clasificat (șine, traverse, catenară, stâlpi, vegetație) și georeferențiat în Stereo 70. Misiuni feroviare în toată România.

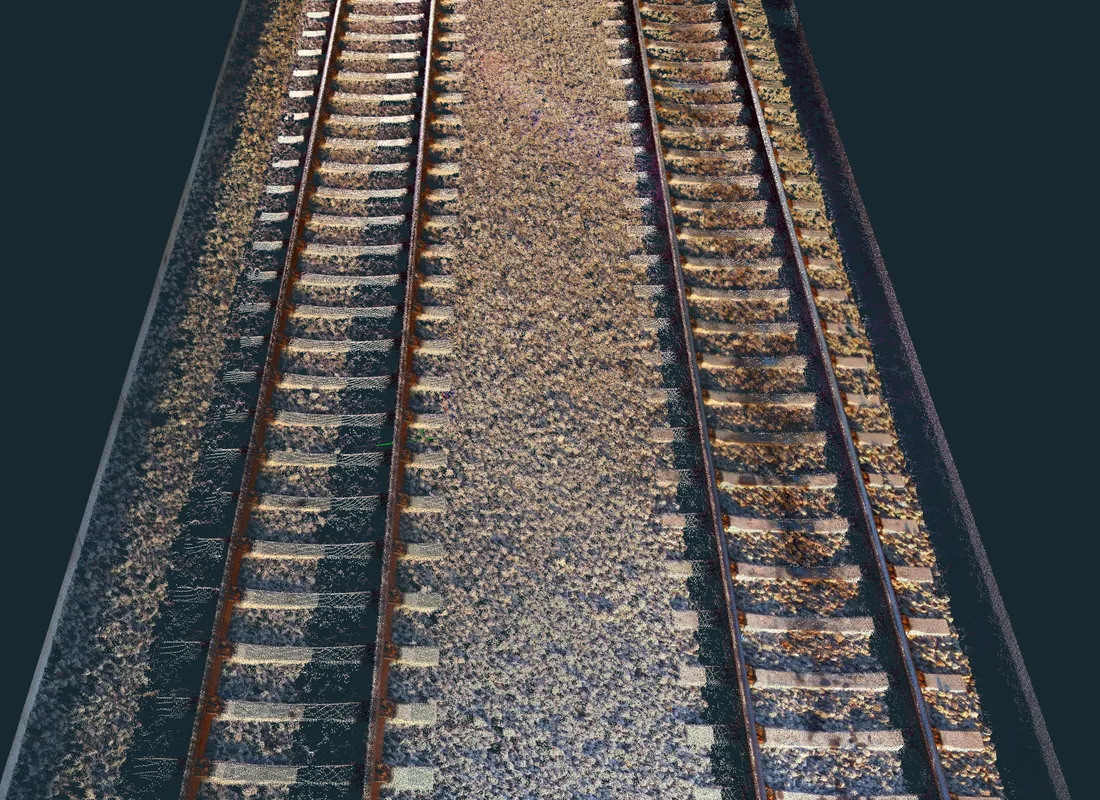

Perspectivă generală a unui nor de puncte feroviar

Norul de puncte, direct în browser.

Un tronson real de cale ferată, 185 de milioane de puncte. Rotește, apropie și măsoară în viewer, fără niciun program instalat.

Date pregătite pentru proiectare.

Nu livrăm doar un nor de puncte. Extragem geometria de care are nevoie proiectantul, în formatele și sistemul de coordonate stabilite la începutul lucrării.

Nor de puncte clasificat

Șine, traverse, catenară, stâlpi și vegetație, separate pe clase.

Ax și profil longitudinal

Axul căii și profilul în lung, cu cote de șină.

Profile transversale

Secțiuni la pas constant, cu cotele terenului și ale căii.

Gabarit de liberă trecere

Spațiul liber verificat față de obstacole, peroane și catenară.

Inventar catenară și stâlpi

Poziții, console și aparate, pentru electrificare și mentenanță.

Planșe semnate (DWG/PDF)

Documentație CAD și PDF, georeferențiată Stereo 70.

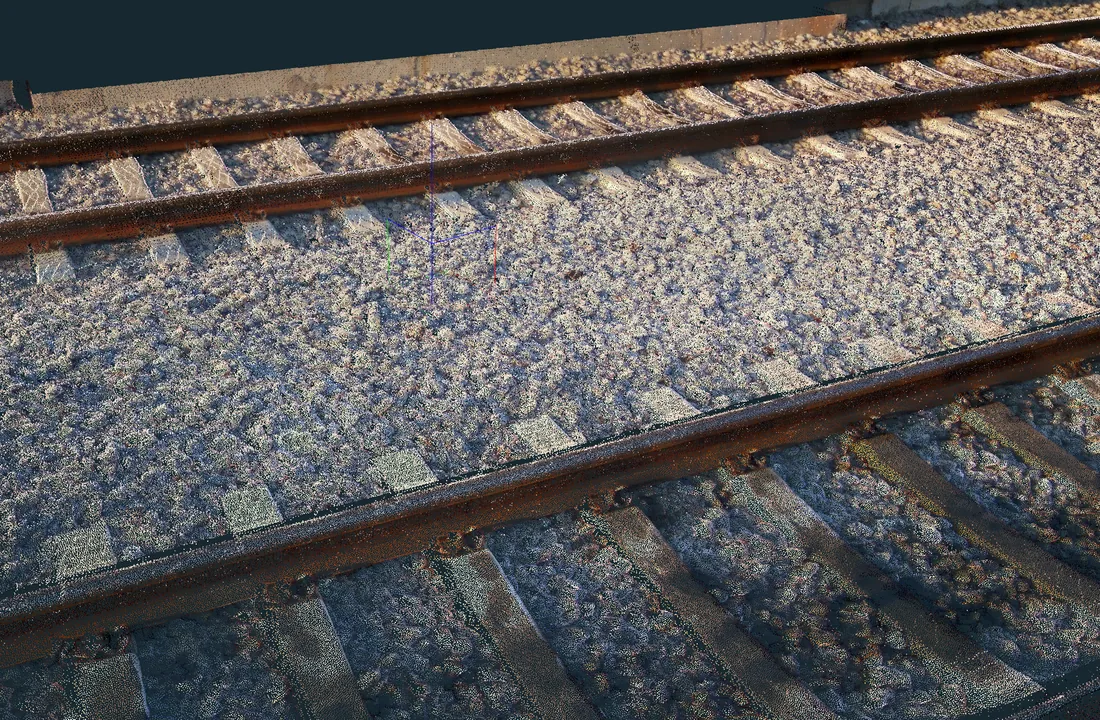

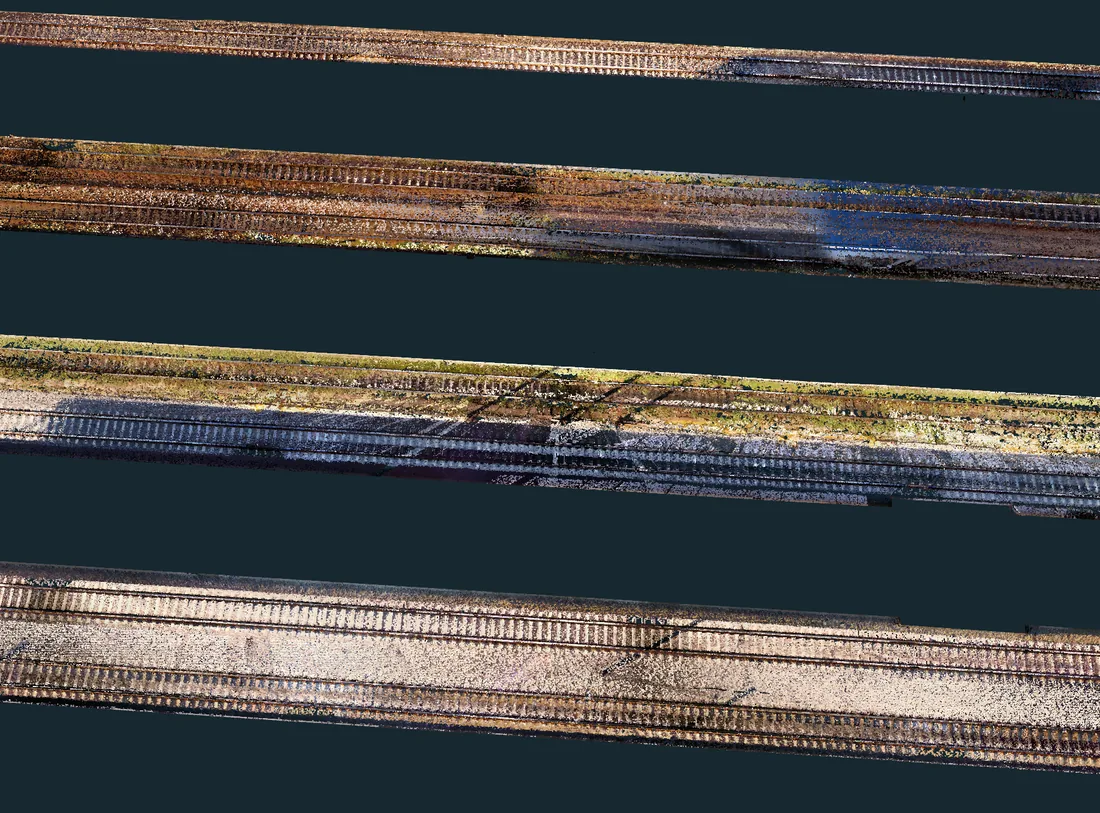

Detaliul rămâne măsurabil.

Unde folosim datele.

Modernizare și reabilitare CF

Relevee exacte pentru proiectare pe linie existentă.

Electrificare și catenară

Geometrie de stâlpi, console și fire de contact.

Linii de tramvai

Linii urbane, inserate în trafic și carosabil.

Metrou și linii industriale

Depouri, linii de uzină și de port, zone tehnice.

Gabarit și transport agabaritic

Verificarea trecerii pe un traseu feroviar.

Monitorizare și mentenanță

Deformații și uzură, comparate între campanii.

Din teren în planșă.

Stabilim livrabilele și precizia

Ax, profil longitudinal cu cote de șină, profile transversale, gabarit, catenară — ce cere proiectul.

Scanăm linia

LiDAR de pe dronă și/sau scaner laser mobil/static, în ferestrele de circulație.

Georeferențiem și clasificăm

Control GNSS, integrare în Stereo 70, separare șine / traverse / catenară / vegetație.

Extragem ax, profile și gabarit

Cote de șină, profil longitudinal, profile transversale la pas, gabarit de liberă trecere.

Livrăm planșele și norul

DWG/DXF și PDF semnate + nor de puncte, în formatul cerut; suport ulterior.

Parametri declarați, nu promisiuni vagi.

Precizia finală se stabilește în funcție de cerințele proiectului și de normele administratorului liniei, și este declarată în ofertă.

Precizie relativămilimetrică pe obiect, în funcție de echipament, viteză și densitatea scanării
Precizie absolutăcentimetrică după integrarea într-o rețea de control GNSS / stație totală
Cote de șinăextrase pe ciuperca șinei, controlate pe puncte de verificare
Sistem de coordonateStereo 70 (EPSG:3844) sau sistemul local al administratorului liniei
E57RCP / RCSLAS / LAZDWG / DXFPotree
Compatibilitate software — pe format
CodCe eUnde se deschide
E57nor de puncte standard, schimb între programeCloudCompare, Autodesk ReCap, Revit
RCP / RCSnor de puncte pentru import în CAD/BIMAutodesk Revit, AutoCAD, Civil 3D
LAS / LAZnor de puncte LiDAR (LAZ = comprimat)CloudCompare, QGIS, Global Mapper
DWG / DXFrelevee 2D și geometrie CAD 3DAutoCAD, ZWCAD, BricsCAD
Potreenor de puncte navigabil în browserorice browser, fără instalare
Cadru legal și recepția documentațiilor

Lucrările pe infrastructura feroviară se predau georeferențiat în Stereo 70 (Pulkovo 1942(58), EPSG:3844) și se corelează cu normele administratorului liniei (CFR, regii de transport local sau administratori industriali). Când lucrarea include documentație cadastrală (ex. culoar de expropriere, teren aferent căii), aceasta se întocmește și se depune de un topograf autorizat ANCPI, conform Legii cadastrului nr. 7/1996 (republicată) și Ordinului ANCPI nr. 600/2023.

Ce trebuie stabilit înainte de teren.

Ce tipuri de linii scanați?
Căi ferate (linie simplă sau dublă), linii de tramvai urbane, metrou, linii industriale și de port. Lucrăm atât pe linii în exploatare, cât și pe linii închise.
Trebuie închisă circulația?
Nu neapărat. Scanăm în ferestrele de circulație sau cu scaner mobil din mers; metoda se stabilește cu administratorul liniei, în condiții de siguranță.
Ce precizie au cotele de șină?
Relativ, milimetrică pe ciuperca șinei în condiții controlate; absolut, de ordinul centimetrilor după integrarea în rețeaua de control GNSS. Precizia țintă se declară în ofertă.
Livrați axul și profilele?
Da — axul căii, profilul longitudinal cu cote de șină și profile transversale la pas constant, în DWG/DXF și PDF.
Extrageți gabaritul de liberă trecere?
Da — verificăm spațiul liber față de obstacole, peroane și catenară, util pentru transport agabaritic și modernizări.
Includeți catenara și stâlpii?
Da — inventariem poziții de stâlpi, console, izolatoare și fire de contact, din norul de puncte clasificat.
În ce sistem de coordonate livrați?
Stereo 70 (EPSG:3844) implicit, sau sistemul local al administratorului liniei, la cerere.
Lucrați în toată România?
Da — bază de teren în Pătârlagele (Buzău), misiuni feroviare în toată țara.

Ai un tronson care trebuie măsurat?

Trimite lungimea aproximativă, tipul liniei și livrabilele cerute. Stabilim metoda de scanare, precizia și timpul necesar.

Răspundem în 24 de ore lucrătoare.Solicită evaluarea traseului+40 746 559 318
